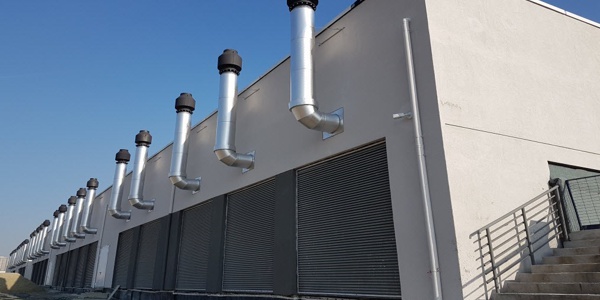

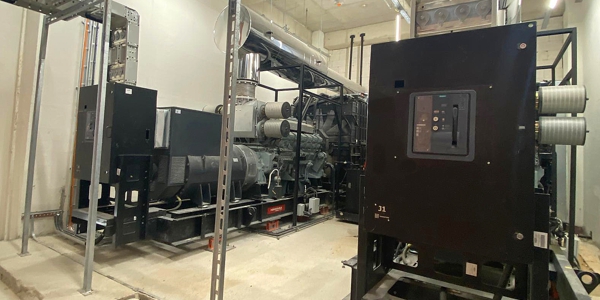

INSTALACJA NR 1

50 [MW] - Szpital Miejski Ikitelli – Stambuł, Turcja

Moc zainstalowana: 62,5 MVA (25 x 2 500 kVA)
Lokalizacja: Stambuł (Turcja)
Klient: Rönesans Holding i Ministerstwo Zdrowia Turcji
Dystrybutor: Yanmar Turkey
Model agregatów: 25 x HIMOINSA HTW-2295 T5 (Open Skid)

Zasilanie awaryjne 50 MW dla Szpitala Miejskiego Ikitelli

Stambuł to największe miasto Turcji i jedna z największych aglomeracji miejskich Europy – licząca ponad 15 milionów mieszkańców. Tak duże skupisko ludności stawia ogromne wyzwania dla systemu ochrony zdrowia. W odpowiedzi na te potrzeby tureckie Ministerstwo Zdrowia zrealizowało projekt nowego kompleksu medycznego: Ikitelli City Integrated Health Campus.

To trzecia co do wielkości publiczno-prywatna inwestycja zdrowotna (PPP) w Turcji. Kompleks obejmuje szpital główny, osiem wyspecjalizowanych jednostek szpitalnych, budynki administracyjne i techniczne, trzy lądowiska dla helikopterów oraz elektrociepłownię trigeneracyjną, która również wykorzystuje agregaty HIMOINSA. Powierzchnia całkowita kompleksu przekracza 1 milion m², a dziennie może przyjąć nawet 60 000 pacjentów i gości. Zatrudnia ponad 9 500 osób.

Z uwagi na aktywność sejsmiczną regionu, obiekt wyposażono w ponad 2 000 izolatorów sejsmicznych, co czyni go największym budynkiem na świecie zabezpieczonym w ten sposób.

Cel inwestycji

Zbudowanie elektrowni awaryjnej o mocy 50 MW na potrzeby kompleksu szpitalnego. Agregaty muszą charakteryzować się błyskawiczną reakcją na awarie sieci i możliwością pracy zarówno niezależnie, jak i synchronicznie – przez dowolny czas, z pokryciem 100% zapotrzebowania.

Zasilanie szpitala realizowane jest z dwóch niezależnych przyłączy energetycznych. W przypadku awarii pierwszego, aktywowane jest drugie. Jeśli oba zawiodą, uruchamiane są agregaty HIMOINSA, przejmując całkowite obciążenie obiektu.

Zastosowane rozwiązanie

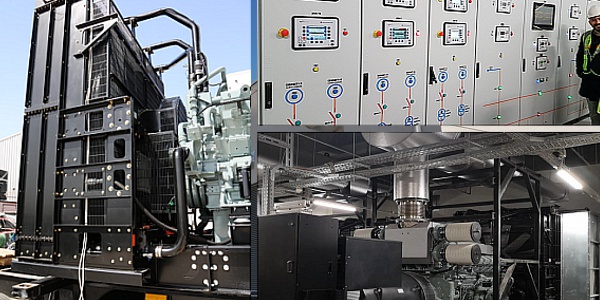

25 przemysłowych agregatów HIMOINSA HTW-2295 T5 (open skid), wyposażonych w:

• silniki o wysokiej odporności mechanicznej,

• powiększony układ chłodzenia (radiator),

• niezależne transformatory,

• zewnętrzne zbiorniki paliwa zapewniające dużą autonomię pracy.

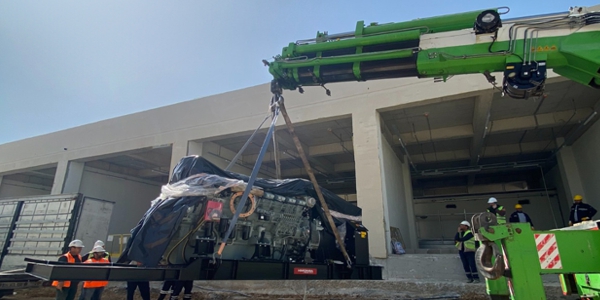

Agregaty rozmieszczone są w specjalnych pomieszczeniach – po dwa lub trzy w każdym. Całość działa w pełnej synchronizacji z siecią elektroenergetyczną, gotowa do przejęcia zasilania w każdej chwili.

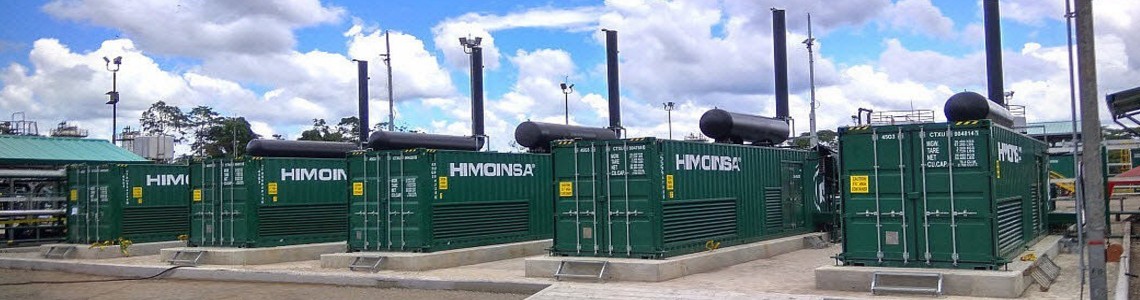

INSTALACJA NR 2

Elektrownia HIMOINSA o mocy 25 [MW] dla stacji pomp Cassaque – Angola

Lokalizacja: Cassaque, Angola
Moc zainstalowana: 25 MW
Liczba agregatów: 18 (9 x HMW-1785 T5 i 9 x HMW-2200 T5, w kontenerach 40’)
Zleceniodawca: Ministerstwo Energii i Wód Angoli
Cel projektu: Zasilanie stacji pomp Cassaque, która dostarcza wodę do miasta Zango IV

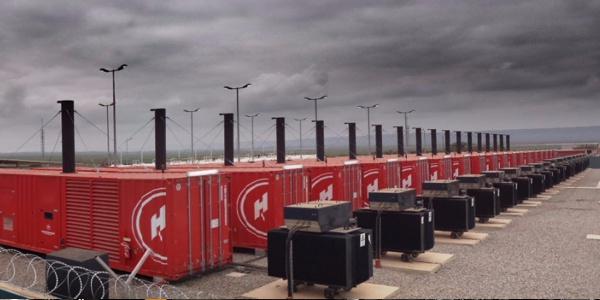

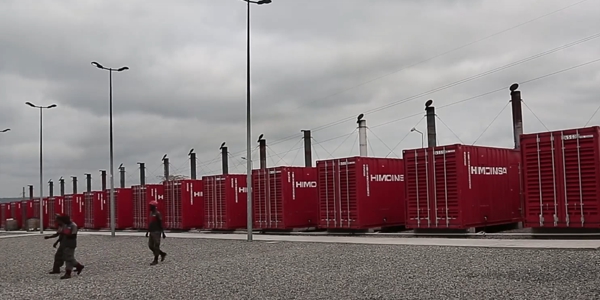

Nowoczesna elektrownia HIMOINSA w Angoli

Ministerstwo Energii i Wód Angoli (MINEA) powierzyło firmie HIMOINSA budowę nowoczesnej elektrowni o mocy 25 MW w miejscowości Cassaque. Instalacja ma na celu zapewnienie zasilania stacji pomp, która odgrywa kluczową rolę w zaopatrywaniu miasta Zango IV w wodę pitną. Stacja odpowiada za aż 60% uzdatnionej wody dostarczanej do stolicy kraju – Luandy.

Projekt oparto na technologii „Plug & Play”, opracowanej przez inżynierów HIMOINSA. Dzięki temu system może być w razie potrzeby rozbudowywany, przemieszczany i instalowany w innych częściach kraju. To ogromna zaleta w kontekście rozwoju infrastruktury energetycznej Angoli.

Cel inwestycji

Zaprojektowanie, budowa i uruchomienie elektrowni o gwarantowanej mocy 25 MW, która zasilać będzie stację pomp Cassaque. System zaprojektowano tak, aby mógł dostarczać do sieci 20 MW mocy ciągłej, przy napięciu 15 000 V i częstotliwości 50 Hz. Główne zadania systemu:

• zapewnienie ciągłości dostaw energii,

• poprawa jakości wody dostarczanej mieszkańcom,

• możliwość rozbudowy i elastycznego zarządzania mocą w przyszłości.

Zastosowane rozwiązania techniczne

Zainstalowane agregaty prądotwórcze:

• 9 jednostek HIMOINSA HMW-1785 T5,

• 9 jednostek HIMOINSA HMW-2200 T5,
  wszystkie zainstalowane w 40-stopowych kontenerach o wymiarach 12192 x 2438 x 2896 mm.

Transformatory:

• 9 transformatorów 1600 kVA oraz 9 transformatorów 2000 kVA,

• współczynnik transformacji 15/0,4 kV / 50 Hz,

• chłodzenie cieczą biodegradowalną,

• systemy wykrywania temperatury i ciśnienia.

Centrum średniego napięcia (MV):

• dwa kontenery do grupowania 18 wyjść transformatorów,

• funkcje pomiarowe, ochronne i synchronizacyjne (z odbiorem lub z siecią).

Usługi pomocnicze:

• transformator 400 kVA (15/0,4 kV / 50 Hz),

• agregat 400 kVA jako zasilanie awaryjne,

• rozdzielnica ATS do automatycznego przełączania zasilania.

System magazynowania paliwa:

• 11 zewnętrznych, podwójnie izolowanych zbiorników o pojemności 50 m³,

• 9 przeznaczonych do odbioru paliwa, 2 do zasilania agregatów.

Sterownia i zarządzanie:

• pomieszczenie kontrolne wyposażone w systemy IT do zarządzania agregatami, eksportem energii i paliwem,

• pełna kontrola nad 20 MW mocy cieplnej elektrowni.

Zespół administracyjno-socjalny:

• osobna jednostka do obsługi administracyjnej i wsparcia pracowników,

• strategicznie ulokowana w obrębie elektrowni.

Oświetlenie:

• 10 wież oświetleniowych na obrzeżach obiektu (pojedyncze lampy),

• 10 wież z podwójnymi lampami wewnątrz kompleksu – konstrukcje stalowe.

Wzmocnienie lokalnych kompetencji

HIMOINSA zapewniła również program szkoleniowy dla lokalnych techników, przekazując wiedzę z zakresu obsługi, konserwacji i nadzoru nad instalacją. Dzięki temu możliwe jest utrzymanie wysokich standardów eksploatacyjnych i uniezależnienie się od zewnętrznego serwisu.

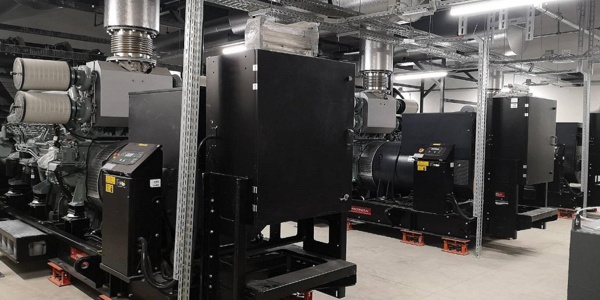

INSTALACJA NR 3

24 [MW] zasilania awaryjnego dla Szpitala Miejskiego w Gaziantep – Turcja

Lokalizacja: Gaziantep, dzielnica Şahinbey, Turcja
Moc zainstalowana: 24 MW
Zainstalowane agregaty:

• 12 x HIMOINSA HTW-2295 – Centrum Techniczne Szpitala (TSB)

• 2 x HIMOINSA HTW-1030 – Regionalne Centrum Koordynacji Zdrowia (ISM)
  Inwestor: Ministerstwo Zdrowia Turcji
  Sektor: opieka zdrowotna – szpital obsługuje 45 000 pacjentów dziennie, zatrudnia 6 000 pracowników




Niezawodne zasilanie szpitala o znaczeniu krytycznym

Szpital Miejski w Gaziantep to jeden z najważniejszych regionalnych projektów ochrony zdrowia w Turcji. Ośrodek o powierzchni zabudowy ponad 638 000 m² dysponuje 1 875 łóżkami i zapewnia opiekę medyczną mieszkańcom Gaziantep oraz okolicznych regionów. Podczas budowy placówki region został dotknięty tragicznym trzęsieniem ziemi o magnitudzie 7,7, co opóźniło otwarcie szpitala o sześć miesięcy, ale również podkreśliło znaczenie inwestycji i jej niezawodności.

Cel projektu

Celem HIMOINSA było zapewnienie ciągłości zasilania dla infrastruktury szpitalnej, nawet w najbardziej ekstremalnych warunkach. Wymagało to stworzenia kompleksowego, elastycznego i wysoce odpornego systemu zasilania awaryjnego, gotowego do:

• pełnego uruchomienia w ciągu 10 sekund,

• dostarczenia 100% mocy w ciągu kolejnych 20 sekund,

• pracy w synchronizacji, z pełną redundancją na wypadek awarii pojedynczych jednostek,

• stabilnej obsługi czułych urządzeń medycznych.

Dodatkowo, generatory zostały zainstalowane wewnątrz budynków szpitalnych, co uprościło ich integrację i konserwację oraz wyeliminowało konieczność stosowania kontenerów zewnętrznych.

Specjalna konfiguracja systemu

System synchronizacji dla zestawu 12 x HTW-2295 działa na poziomie średniego napięcia (0,4 kV / 34,5 kV) i został zbudowany w oparciu o technologie PLC i HMI. Jego funkcje to:

• synchronizacja agregatów z obciążeniem lub siecią,

• automatyczne sterowanie pracą agregatów,

• zarządzanie paliwem,

• komunikacja z systemem SCADA szpitala przez Modbus TCP-IP.

Dla dwóch agregatów HTW-1030 zainstalowano osobny system synchronizacji w niskim napięciu (400V), działający według podobnych zasad.

Zastosowane rozwiązania techniczne

Elementy systemu HIMOINSA:

• Chłodnice przystosowane do pracy w temperaturze otoczenia do +50°C

• Szafy synchronizacji i sterowania

• System paliwowy:

  • 4 główne podziemne zbiorniki po 40 m³ (dla HTW-2295)

  • 1 podwyższony zbiornik główny 11 m³ (dla HTW-1030)

  • 15 codziennych zbiorników paliwa po 1 m³ każdy

  • rurociągi paliwowe z izolacją

• Tłumiki hałasu klasy przemysłowej

• Kasety dźwiękochłonne na wlotach i wylotach powietrza

• Izolatory sejsmiczne

• Instalacje mechaniczne

Wyjątkowe wyzwania – ryzyko sejsmiczne i ochrona akustyczna

Tłumienie hałasu było jednym z kluczowych aspektów tego projektu. Zastosowano zaawansowane tłumiki oraz kasety tłumiące na wlotach i wylotach powietrza, co pozwoliło ograniczyć poziom dźwięku do minimum – dźwięk agregatów jest praktycznie niesłyszalny poza pomieszczeniami technicznymi.

Izolatory sejsmiczne zostały zaprojektowane tak, by zapewnić ciągłość działania systemu zasilania nawet podczas trzęsienia ziemi. Agregaty HIMOINSA są w stanie pochłaniać wibracje, zachowując stabilność i funkcjonalność w czasie wstrząsów sejsmicznych – co jest niezbędne w lokalizacji o wysokim ryzyku geologicznym, jak Gaziantep.

Chłodnice 50°C zostały zastosowane zamiast standardowych 40°C+ z uwagi na specyfikę klimatyczną regionu. Ich rozmiary wymagały transportu oddzielnie i instalacji bezpośrednio na miejscu.

Dzięki zaawansowanemu projektowi HIMOINSA, Szpital w Gaziantep może działać niezawodnie nawet w sytuacjach kryzysowych. To rozwiązanie potwierdza zdolność firmy do realizacji projektów o strategicznym znaczeniu dla ochrony zdrowia – wszędzie tam, gdzie priorytetem jest nieprzerwane zasilanie.

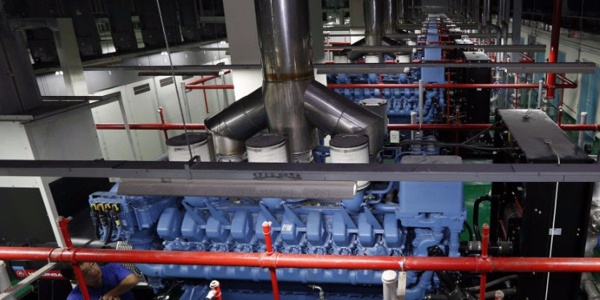

INSTALACJA NR 4:

24 [MW] zasilania awaryjnego dla centrum danych Alibaba Group – Chiny

Lokalizacja: GDS Shanghai Waigaoqiao, Chiny – Centrum Danych Alibaba Group (Faza II)
Moc wymagana: 22 MW
Moc zainstalowana: 24 MW (12 x 2000 kW)
Zainstalowane agregaty: 12 x HIMOINSA HMW-2555 T5
Wymiary agregatu: 6420 x 2175 x 3657 mm (dł. x szer. x wys.)

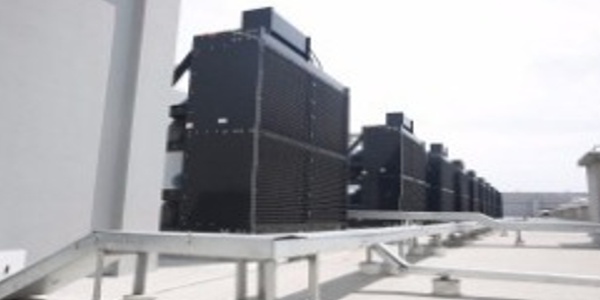

Konfiguracja specjalna: Zdalny system chłodzenia – wymiennik ciepła, chłodnica dachowa, alternator z zabezpieczeniem przed kondensacją
Dystrybutor HIMOINSA: Shanghai EPG Machinery & Electricity Co., Ltd

Zasilanie awaryjne dla największego giganta e-commerce w Azji

Centrum danych Alibaba Group – największego podmiotu handlu elektronicznego w rejonie Azji i Pacyfiku – potrzebowało 22 MW mocy awaryjnej w ramach drugiej fazy rozbudowy. Celem projektu było zagwarantowanie ciągłości pracy baz danych obsługujących platformy sprzedażowe i zapobieżenie utracie danych lub funkcjonalności.

Po analizie wymagań HIMOINSA dostarczyła 12 agregatów HMW-2555 T5 o łącznej mocy 24 MW. 11 jednostek pracuje w trybie gotowości (standby), natomiast dwunasty agregat stanowi zabezpieczenie redundantne.

Każdy agregat zapewnia 2785 kVA mocy awaryjnej.

Cel projektu

Największym wyzwaniem była efektywna instalacja systemu chłodzenia. Pomieszczenie przeznaczone dla agregatów nie posiadało wentylacji, dlatego zdecydowano się na zastosowanie zdalnego chłodzenia, z pionowymi chłodnicami umieszczonymi na dachu budynku.

Zastosowane rozwiązanie techniczne

W celu zapewnienia skutecznego chłodzenia HIMOINSA wdrożyła układ dwucyrkulacyjny:

• Pierwszy obieg: silnik zintegrowany z wymiennikiem ciepła, który umożliwia zwiększenie odległości między silnikiem a chłodnicą.

• Drugi obieg: chłodzi wodę z wymiennika ciepła i kieruje ją do zdalnej chłodnicy na dachu – daleko od pomieszczenia z agregatami na pierwszym piętrze.

Specyfikacja techniczna

Agregaty HIMOINSA zostały wyposażone w:

• Wymiennik ciepła

• Zdalną chłodnicę dachową

• Alternator z ochroną antykondensacyjną

• Chłodnicę paliwa – utrzymującą temperaturę paliwa na poziomie pokojowym, co zapewnia optymalną wydajność pracy silnika

• Tłumik stalowy -35 dB(A) – zapewniający wysoki poziom wyciszenia, dostosowany do instalacji w terenie zamieszkałym

Dodatkowo, zastosowano sterownik HIMOINSA CEA7, który zarządza pracą agregatów i przełączaniem między zasilaniem z sieci a zasilaniem awaryjnym. System działa automatycznie w przypadku awarii sieci elektroenergetycznej.

Dlaczego HIMOINSA?

„Końcowy klient był pod dużym wrażeniem kompaktowej konstrukcji i osiągów agregatów. Uważają, że produkty HIMOINSA idealnie pasują do tak wymagających projektów. Zawsze z pełnym zaufaniem wybieramy HIMOINSA do naszych projektów centrów danych.”
– Alick Wan, Dyrektor Generalny Shanghai EPG Machinery & Electricity Co., Ltd

Ten projekt potwierdza, że HIMOINSA jest niezawodnym partnerem w sektorze centrów danych, gdzie priorytetem jest ciągłość zasilania, ochrona danych i pełna automatyzacja. Rozwiązanie dla Alibaba Group łączy kompaktową konstrukcję, wydajność oraz wysoki poziom bezpieczeństwa operacyjnego – co czyni je wzorcowym wdrożeniem na rynku azjatyckim.

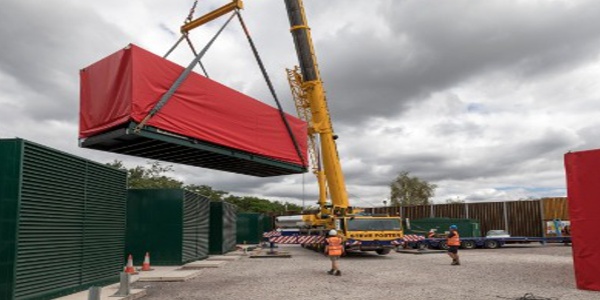

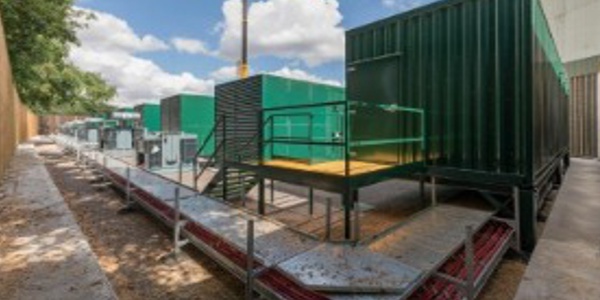

INSTALACJA NR 5

20 [MW] zasilania dla rynku mocy – Midlands, Wielka Brytania

Lokalizacja: Midlands, Wielka Brytania
Moc zainstalowana: 20 MW (10 x 2000 kW)
Zainstalowane agregaty: 10 x HIMOINSA HMW-2200 T5 w kontenerach 40’ (12192 x 2438 x 2896 mm)
Dystrybutor HIMOINSA: Ocktcom Limited
Zastosowanie: Zasilanie sieci w godzinach szczytu – do 400 godzin rocznie

Stabilizacja sieci energetycznej w brytyjskim rynku mocy

W Wielkiej Brytanii niektóre regiony – szczególnie Midlands – doświadczają gwałtownych wzrostów zużycia energii w godzinach szczytu. Zapotrzebowanie zmienia się w zależności od pory roku, dnia tygodnia i godziny. Aby zapobiec przeciążeniom i zapewnić ciągłość dostaw energii, brytyjski operator systemu przesyłowego (National Grid) rozwija tzw. rynek mocy (Capacity Market).

W ramach tego mechanizmu firma HIMOINSA – we współpracy z dystrybutorem Ocktcom Limited – dostarczyła 10 agregatów prądotwórczych, które pracują równolegle z siecią i dostarczają do niej 20 MW mocy przez 1–2 godziny dziennie, maksymalnie 400 godzin rocznie.

Cel projektu

Celem było zaprojektowanie i uruchomienie instalacji, która:

• dostarczy 20 MW mocy w mniej niż 30 sekund od wystąpienia zapotrzebowania,

• będzie pracować w obszarze miejskim, w warunkach ograniczonej przestrzeni i wymaganej niskiej emisji hałasu,

• spełni rygorystyczne normy środowiskowe i akustyczne (maks. 79 dBA z odległości 1 metra).

Ekologiczne podejście do STOR i rynku mocy

HIMOINSA oraz Ocktcom postawiły na technologie niskoemisyjne z możliwością konwersji na zasilanie gazowe w przyszłości. Zastosowano nowoczesne silniki 16V4000G63, które przewyższają obowiązujące normy emisyjne i są dostosowane do pracy w modelu STOR (Short Term Operating Reserve).

„Oferujemy najczystsze rozwiązanie, jakie jest w naszym zasięgu – i zachęcamy innych producentów do równie odpowiedzialnego podejścia” – Clive Dix, HIMOINSA Power Solutions UK.

Rozwiązania techniczne

Systemy wygłuszające i konstrukcyjne:

• Poziomy układ chłodzenia – mniejszy hałas bez zwiększania gabarytów agregatu.

• Tłumiki dźwięku i wentylatory z regulacją częstotliwości.

• Kontenery 40’ z 100 mm izolacją z wełny skalnej (145 kg/m³).

• Podłogi wygłuszone pianką poliuretanową.

• Wentylacja z dwoma wentylatorami elektrycznymi.

• Chłodnica paliwa zwiększająca sprawność silnika.

• Hałas ograniczony do 78 dBA z 1 metra – poniżej wymaganych limitów.

Zabezpieczenie antykorozyjne:

• Zastosowano powłokę ochronną C5-M, przystosowaną do wilgotnego klimatu i obfitych opadów deszczu w UK.

Sterowanie i synchronizacja:

• Systemy Comap InteliGen do pracy równoległej.

• Szybka reakcja na zapotrzebowanie mocy (Fast Frequency Response).

• Gotowość do przyjęcia pełnego obciążenia w sposób kontrolowany i bezpieczny.

Odpowiedzialność środowiskowa i plan na przyszłość

James Beck, dyrektor zarządzający Ocktcom Ltd., komentuje:

„Wybór HIMOINSA jako partnera był oczywisty – to producent, który słucha, dostarcza rozwiązania zgodne z wymaganiami rynku mocy i STOR, a przy tym stawia na niską emisję i niskie poziomy hałasu. Planujemy również konwersję niektórych instalacji na zasilanie dwupaliwowe (diesel + gaz), aby dodatkowo zmniejszyć emisje.”

To podejście nie tylko zwiększa zgodność z przyszłymi regulacjami, ale także wzmacnia pozycję HIMOINSA jako dostawcy odpowiedzialnych, zrównoważonych rozwiązań energetycznych.

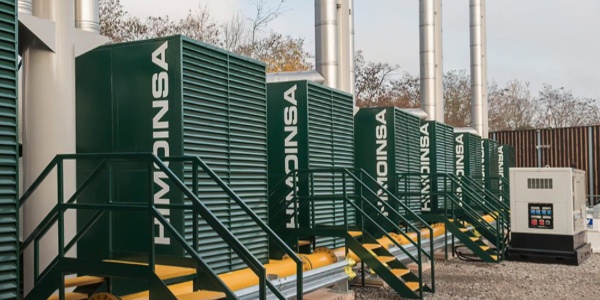

INSTALACJA NR 6

18 [MW] gazowej mocy dla rynku energetycznego – West Midlands, Wielka Brytania

Lokalizacja: West Midlands, Wielka Brytania
Moc zainstalowana: 18 MW (9 x 1930 kW) – praca ciągła (COP)
Zainstalowane agregaty: 9 x HIMOINSA HGM-2370 T5 NG
Typ zabudowy: Kontenery z izolacją akustyczną
Dystrybutor HIMOINSA: Ocktcom Limited
Czas pracy: do 2 500 godzin rocznie

Stabilne i ekologiczne zasilanie gazowe w centrum Anglii

Region West Midlands w środkowo-zachodniej Anglii, zamieszkiwany przez blisko 3 miliony osób, to ważne centrum gospodarcze, medyczne i finansowe Wielkiej Brytanii. Dynamiczny rozwój tego obszaru sprawił, że rosnące zapotrzebowanie na energię elektryczną stało się realnym wyzwaniem.

W odpowiedzi na te potrzeby firma HIMOINSA wraz z lokalnym partnerem, Ocktcom Limited, zaprojektowała i dostarczyła instalację złożoną z 9 gazowych agregatów prądotwórczych pracujących równolegle z siecią. System dostarcza 18 MW mocy w sposób stabilny i przewidywalny, przy maksymalnym czasie pracy do 2 500 godzin rocznie.

Cel projektu

Celem inwestycji było:

• zapewnienie stabilnego zasilania dla publicznej sieci energetycznej,

• kompensowanie wzrostu zapotrzebowania oraz fluktuacji związanych z produkcją z odnawialnych źródeł energii,

• szybka reakcja – 100% mocy dostępne w ciągu kilku minut,

• minimalizacja wpływu instalacji na środowisko i otoczenie mieszkaniowe.

Ponieważ elektrownia znajduje się blisko obszaru zabudowanego, priorytetem było ograniczenie emisji hałasu oraz zapewnienie zgodności z normami środowiskowymi (MCPD).

Zrównoważona technologia i niskie emisje

W ramach projektu zastosowano gazowe agregaty HIMOINSA wyposażone w:

• silniki gazowe o mocy 1930 kW,

• niski poziom emisji NOx – 250 mg/Nm³ przy pełnym obciążeniu,

• minimalne emisje cząstek stałych, CO₂ i SOx,

• wysoką odporność mechaniczną.

To czyni je znacznie bardziej przyjaznymi środowisku w porównaniu z konwencjonalnymi agregatami Diesla.

Wydajność i bezpieczeństwo

Izolacja akustyczna:

• Kontenery zaprojektowane z myślą o redukcji hałasu do poziomu 65 dBA z 1 metra,

• Zastosowano podwójny układ tłumików spalin, który nie wpływa negatywnie na wydajność silnika.

Sterowanie i zarządzanie:

• Agregaty wyposażone w jednostki sterujące z zintegrowanym PLC,

• Pełna synchronizacja i zdalne zarządzanie pracą z poziomu użytkownika końcowego,

• Automatyczne przekazywanie mocy do sieci z zapewnieniem ciągłości dostaw.

System chłodzenia:

• Sterowany przez przemiennik częstotliwości,

• Optymalizuje zużycie energii i dostosowuje pracę chłodzenia do realnych warunków pracy agregatu.

Bezpieczeństwo:

• Czujniki dymu i gazu,

• Wentylacja awaryjna ATEX w kontenerach – gwarancja bezpiecznego odprowadzenia gazów i powietrza w każdej sytuacji.

„Dzięki współpracy z Ocktcom osiągnęliśmy poziom emisji hałasu, który prawdopodobnie nie był wcześniej uzyskany w żadnym podobnym projekcie. Nasze wyniki przewyższają nawet wymagania dyrektywy MCPD”
– Manuel Aguilera, Kierownik Produktu ds. Gazowych HIMOINSA

Projekt w West Midlands pokazuje, że ekologiczne zasilanie gazowe może być jednocześnie wydajne, ciche i bezpieczne – nawet w gęsto zaludnionych obszarach. HIMOINSA potwierdza tym samym swoją pozycję jako dostawca zaawansowanych rozwiązań energetycznych spełniających najwyższe normy europejskie i brytyjskie.

INSTALACJA NR 7

17 [MW] zasilania awaryjnego dla lotniska Malatya – Turcja

Lokalizacja: Lotnisko Malatya Erhaç, 34 km od miasta Malatya, Turcja
Zapotrzebowanie na moc: 5 agregatów 2500 kVA (średnie napięcie 6,3 kV) + 23 agregaty niskiego napięcia 400V
Łączna moc zainstalowana: 17 MW
Główne jednostki: 5 x HIMOINSA HTW-2555 T5 + 23 jednostki LV
Dystrybutor HIMOINSA: Yanmar Turkey

Kompleksowe zasilanie awaryjne dla infrastruktury krytycznej

Lotnisko Malatya, działające od 1941 roku, pełni funkcję zarówno cywilną, jak i wojskową. W ramach nowoczesnej rozbudowy HIMOINSA – we współpracy z Yanmar Turkey – dostarczyła kompleksowy system zasilania awaryjnego, zaprojektowany z myślą o spełnieniu najwyższych standardów niezawodności i odporności wymaganych w sektorze lotniczym.

System uwzględnia redunancję, synchronizację i skalowalność, zapewniając bezpieczeństwo działania wszystkich systemów lotniskowych nawet w warunkach awarii zasilania.

Cele i założenia projektu

• Zapewnienie awaryjnego zasilania dla całej rozbudowanej infrastruktury lotniska

• Integracja 5 agregatów 2500 kVA średniego napięcia jako główne źródło zasilania

• 23 agregaty 400V jako lokalne systemy awaryjne w różnych częściach obiektu

• Możliwość pracy przez:

  • 20 dni przy 100% obciążenia,

  • 28 dni przy 75%,

  • 41 dni przy 50%,

• Redundancja, synchronizacja i elastyczność w scenariuszach awaryjnych

System paliwowy – niezależność operacyjna

• 10 zbiorników głównych, każdy o pojemności 125 m³ (łącznie 1 250 m³)

• 5 zbiorników dziennych po 5 m³ (łącznie 25 m³)

• System filtracji i oczyszczania paliwa („fuel polishing”) dla zachowania jakości paliwa w długim okresie

• Możliwość przechowywania paliwa z zabezpieczeniami chemicznymi przed degradacją

Synchronizacja SN i NN – stabilność zasilania

Systemy synchronizacji HIMOINSA obejmują:

Niskie napięcie (400 V)

• Moduły synchronizacji i przełączania

• Komunikacja z centralnym systemem sterowania

• Start równoległy, optymalizacja obciążenia i możliwość odłączania jednostek bez przerywania pracy systemu

Średnie napięcie (6,3 kV)

• Rozbudowana logika sterująca i cyfrowe panele synchronizacyjne

• Odwrócona synchronizacja z siecią

• Układy przełączające, regulatory napięcia, transformatory ochronne

• Ochrona przed przeciążeniami, brakiem równowagi i zakłóceniami sieci

Mechanika i adaptacja środowiskowa

HIMOINSA wykonała pełną instalację pomocniczą, w tym:

• System wentylacji i izolacji termicznej układów spalinowych

• Sprężynowe izolatory sejsmiczne dostosowane do regionu zagrożonego trzęsieniami ziemi

• Instalacje przewodów paliwowych, energetycznych i sygnałowych

• Osłony i komponenty techniczne instalowane na miejscu

Dodatkowo zastosowano chłodnice tropikalne o wydajności 50°C, które zapobiegają utracie mocy przy wysokich temperaturach otoczenia.

Konfiguracja jednostek HIMOINSA

Średnie napięcie (główne źródło):

• 5 x HTW-2555 T5 (6,3 kV) – do zasilania infrastruktury o krytycznym znaczeniu

Niskie napięcie (zasilanie lokalne i redundancja):

• 1 x HFW100 T5

• 3 x HFW160 T5

• 15 x HFW200 T5

• 4 x HTW765 T5

To pełna, wielopoziomowa struktura zapewniająca niezawodność, elastyczność i możliwość serwisowania bez przerywania działania całego systemu.

Wartość dodana HIMOINSA – rozwiązania „szyte na miarę”

W sektorze, gdzie wiele agregatów staje się zbliżonych pod względem parametrów technicznych, HIMOINSA wyróżnia się zdolnością do tworzenia zintegrowanych, kompleksowych rozwiązań, dokładnie dopasowanych do wymagań danego klienta.

„Jako dostawca rozwiązań pod klucz oferujemy nie tylko agregaty, ale również pełne wsparcie inżynieryjne i elastyczność projektową – to nasza przewaga i klucz do budowania trwałych relacji z klientami.”

INSTALACJA NR 8

12 [MW] rezerwy wirującej HIMOINSA dla kopalni Eureka – Zimbabwe

Lokalizacja: Dystrykt Guruve, Zimbabwe
Moc zainstalowana: 12 MW (12 x HYW-1275 T5 z silnikami YANMAR, kontenery 20’)
Dodatkowe komponenty:

• 2 x transformatory 8 MVA / 400–33 kV

• 1 x stacja rozdzielcza 33 kV (kontener 40’)

• System SCADA z DSE8660 i sterownia

• Gospodarka paliwowa: farma paliwowa 570 m³, system zarządzania zużyciem paliwa

• Okablowanie LV i HV

Specjalna konfiguracja: System rezerwy wirującej (spinning reserve) dla zapewnienia natychmiastowego zasilania w przypadku awarii sieci
Klient: Dallaglio Investments (Delta Gold Zimbabwe)

Zasilanie niezawodne jak skała – nawet w niestabilnych warunkach sieciowych

Kopalnia Eureka, zarządzana przez Delta Gold Zimbabwe, to jedna z największych kopalń w kraju. Pomimo przyłącza do sieci krajowej (ZESA), inwestor potrzebował dodatkowego zabezpieczenia na wypadek przerw w dostawie prądu – nawet kilkuminutowe zakłócenia mogą prowadzić do godzin przestoju i znacznych strat finansowych.

Firma HIMOINSA Southern Africa, po przedstawieniu szczegółowej koncepcji technicznej, została wybrana na dostawcę kompleksowego rozwiązania energetycznego typu „pod klucz”.

Cel projektu

• Zapewnienie nieprzerwanego zasilania krytycznych procesów technologicznych w kopalni

• Natychmiastowa reakcja w przypadku awarii sieci – przejęcie pełnego obciążenia przez agregaty HIMOINSA

• System, który pracuje w trybie rezerwy wirującej: agregaty działają równolegle z siecią, gotowe natychmiast przejąć zasilanie

Rozwiązanie HIMOINSA: Rezerwa wirująca + SCADA

System HIMOINSA działa w trybie ciągłym przy niskim obciążeniu, wspomagając sieć i reagując automatycznie w razie awarii. Zaawansowany system SCADA:

• komunikuje się z siecią oraz agregatami HIMOINSA,

• odłącza odbiory niekrytyczne w momencie awarii,

• przekierowuje pełne zasilanie na systemy krytyczne,

• uruchamia kolejne agregaty przy dłuższych awariach, zapewniając pełną moc dla produkcji,

• po powrocie sieci automatycznie przełącza agregaty z powrotem do trybu niskiego obciążenia (spinning reserve).

Bezpieczeństwo: SCADA i dodatkowe zabezpieczenia eliminują ryzyko „back-feedu” – czyli przepływu mocy do sieci w sposób niekontrolowany, co chroni ludzi, urządzenia i zakład.

System transformacji i zasilania

• Stacja 33 kV łączy sieć z transformatorami i agregatami HIMOINSA

• Projekt przewiduje zapasowe pola przyłączeniowe na przyszłość – umożliwiają rozbudowę wraz ze wzrostem zapotrzebowania kopalni

• SCADA pozwala na pełną automatyzację oraz monitoring parametrów sieci i agregatów

Paliwo i efektywność

• Farma paliwowa 570 m³

• Zbiorniki dzienne zapewniają ciągłość podawania paliwa

• System zarządzania zużyciem paliwa zapewnia optymalną efektywność pracy agregatów, także przy skokach zapotrzebowania (peak load, step-load)

• Generatory pracują w najlepszym punkcie charakterystyki zużycia paliwa

Edukacja i przekazanie obsługi lokalnym pracownikom

W ramach projektu HIMOINSA:

• przeszkoli lokalnych pracowników kopalni w zakresie obsługi systemu zasilania,

• umożliwi pełne przejęcie operacji lub ich realizację we współpracy z serwisem HIMOINSA.

„Dzięki HIMOINSA możemy mieć pewność, że nasza produkcja nie zostanie wstrzymana z powodu braku zasilania – nawet przy największych zawirowaniach w krajowej sieci.”
— James Beare, Dyrektor Zarządzający, Delta Gold Zimbabwe

„Cieszymy się, że możemy wspierać Delta Gold w realizacji ich długoterminowych celów – dostarczając elastyczne i efektywne rozwiązanie, gotowe na przyszły rozwój kopalni.”
— Matthew Bell, Dyrektor ds. Rozwoju Biznesu, HIMOINSA Southern Africa

To zaawansowane wdrożenie HIMOINSA pokazuje, że nawet w trudnych warunkach infrastrukturalnych możliwe jest zapewnienie niezawodnego, bezpiecznego i wydajnego zasilania – kluczowego dla nieprzerwanej pracy strategicznych zakładów przemysłowych.

INSTALACJA NR 9

8 [MW] zasilania HIMOINSA dla zakładu LNG i helu – RPA

Lokalizacja: Virginia, prowincja Free State, Republika Południowej Afryki
Moc zainstalowana: 8 MW (Prime Power)
Zainstalowane agregaty:

• 4 x HRYW1275 (silniki Yanmar)

• 4 x HRMW1270 (silniki MTU)

• 1 x HRFW200 (silnik Iveco)
  Infrastruktura pomocnicza:

• 2 x zbiorniki paliwa 33 000 litrów

• 2 x transformatory 400V/11kV + transformator uziemiający

• Kontenerowa sterownia

• Okablowanie LV i HV

• Zespół techniczny HIMOINSA obecny na miejscu przez cały czas

Zasilanie tymczasowe dla jedynego w Afryce zakładu produkcji helu

Firma Renergen, poprzez swoją spółkę zależną Tetra4, uruchomiła pierwszą w Afryce Subsaharyjskiej instalację do produkcji ciekłego helu oraz LNG. Zakład zlokalizowany w Virginii (RPA) to pierwsza naziemna instalacja LNG w kraju oraz jeden z zaledwie ośmiu ośrodków na świecie zdolnych do eksportu ciekłego helu.

Hel jest kluczowym składnikiem m.in. dla:

• przemysłu półprzewodników i światłowodów,

• rezonansu magnetycznego (MRI),

• przemysłu kosmicznego – jako jedyny dopuszczony nośnik ciśnienia dla paliwa rakietowego.

Proces ekstrakcji i skraplania gazu wymaga ogromnej ilości energii. W czasie budowy zakładu brak było przyłącza do sieci Eskom, dlatego konieczne było zapewnienie tymczasowego źródła zasilania o mocy 8 MW.

Cel projektu

• Zapewnienie niezależnego zasilania Prime Power 8 MW dla zakładu LNG i helu

• Szybka realizacja – uruchomienie instalacji w zaledwie 3 tygodnie

• Możliwość rozliczania tylko za faktyczne zużycie energii

• Gwarancja efektywności paliwowej i zgodność z wysokimi wymogami HSE

Rozwiązanie HIMOINSA Southern Africa

Czas realizacji:
HIMOINSA wygrała przetarg na 8-miesięczny kontrakt wynajmu i zrealizowała uruchomienie w zaledwie 3 tygodnie od przygotowania placu. Dzięki flocie jednostek dostępnych lokalnie, instalacja przebiegła szybko i bez opóźnień.

Instalacja techniczna:

• 8 zsynchronizowanych agregatów z silnikami Yanmar, MTU i Iveco

• Zbiorniki paliwa i instalacja rurociągów

• Systemy transformacyjne i kontrolne 11kV

• Praca w pełnym reżimie HSE – 3 techników HIMOINSA obecnych na miejscu 24/7 w rotacyjnym trybie zmianowym

• Jednostka 200 kVA do zasilania w czasie budowy

Odporność na obciążenia:
System został zaprojektowany tak, by obsługiwać duże skoki obciążenia (step-loads) związane z pracą kompresorów, bez przerywania procesu produkcyjnego.

Efektywność i przewidywalne koszty

Model rozliczeń:
HIMOINSA zaproponowała dwupoziomowy model taryfowy:

1. Stała opłata za moc zainstalowaną (pokrycie kosztów stałych),

2. Zmienne koszty eksploatacyjne – tylko za rzeczywiście wygenerowane kWh.

Dzięki temu Renergen mógł wcześniej uruchomić instalację bez konieczności ponoszenia pełnych kosztów energii przed rozpoczęciem produkcji.

Efektywność paliwowa:
Agregaty HIMOINSA ze sprawnością na poziomie „best-in-class”. Firma zapewniła dodatkowe gwarancje kosztowe – z karami finansowymi za przekroczenie progów zużycia paliwa.

Wsparcie i elastyczność HIMOINSA

„Zespół HIMOINSA zapewniał nam niezawodne wsparcie od pierwszego dnia aż po zakończenie projektu. W pełni reagowali na nasze zmieniające się potrzeby i pomogli nam utrzymać harmonogram dla klientów.”
— Nick Mitchell, COO, Renergen

„To ogromna satysfakcja móc wspierać pierwszy zakład ciekłego helu w Afryce. Zapewniliśmy tymczasowe, elastyczne i jakościowe rozwiązanie zasilania. Gratulacje dla zespołu Renergen za sprawną realizację.”
— Matthew Bell, Dyrektor ds. Rozwoju, HIMOINSA Southern Africa

Ten projekt pokazuje, jak tymczasowe zasilanie HIMOINSA może zapewnić stabilność, kontrolę kosztów i niezawodność – nawet w przypadku wymagających instalacji przemysłowych na dużą skalę.

INSTALACJA NR 10

8 [MW] HIMOINSA wspiera budowę największego mostu wiszącego na Dunaju – Rumunia

Lokalizacja: Braila – Smardan, Rumunia
Zastosowanie: Budowa mostu wiszącego nad Dunajem
Moc zainstalowana: Ponad 8 MW
Dostarczone jednostki: 15 agregatów prądotwórczych HIMOINSA
Dystrybutor HIMOINSA: ALL Generating, Rumunia

Zasilanie dla strategicznej infrastruktury drogowej

W ramach jednej z największych inwestycji infrastrukturalnych w Europie Środkowo-Wschodniej, HIMOINSA dostarczyła 15 agregatów prądotwórczych, które dostarczały ponad 8 MW mocy na potrzeby budowy największego mostu wiszącego nad Dunajem. Obiekt łączy hrabstwa Braila i Tulcea, stanowiąc element autostrady Buzau–Constanta, której ukończenie planowane jest na 2030 rok. Autostrada połączy północną Muntenię z południową Mołdawią.

Nowa jakość komunikacji w regionie

Budowa mostu rozpoczęła się w 2018 roku. Przeprawa o długości ponad 2 km znacząco poprawi codzienne życie mieszkańców regionu, którzy wcześniej zmuszeni byli korzystać z promu – często godzinami oczekując w kolejkach, również w trudnych warunkach zimowych.

Nowy most posiada:

• dwie jezdnie po 7 metrów,

• łącznie cztery pasy ruchu,

• chodniki,

• ścieżki rowerowe i pasy serwisowe,

• system osuszania zapobiegający korozji konstrukcji.

Zastosowanie agregatów HIMOINSA

Agregaty HIMOINSA wykorzystywano w różnych fazach inwestycji do zasilania:

• pomp odwadniających (przy filarach i zakotwiczeniach),

• sprzętu spawalniczego używanego do łączenia elementów stalowej konstrukcji,

• urządzeń pomocniczych wykorzystywanych w procesach budowlanych.

Faza I – odwodnienie i fundamenty:

• 1 MW kontenerowy agregat do zasilania pomp przy pierwszym zakotwiczeniu

• 3 agregaty o łącznej mocy 1,5 MW dla drugiego zakotwiczenia

• Obie konstrukcje o średnicy 40 m i głębokości 23 m

• Wydajność i niezawodność agregatów była kluczowa przy odwodnieniu obszarów o intensywnym przepływie wody

Faza II – spawanie i montaż:

• Agregaty HFW 600 T5 montowane na czteroosiowych przyczepach wolnobieżnych

• Dostarczały niemal 4 MW mocy

• Pracowały min. 20 godzin dziennie przez ponad 3 miesiące

Rozwiązania techniczne i środowiskowe

Ochrona środowiska:

• Agregaty wyposażono w zbiorniki o dużej pojemności, aby ograniczyć częstotliwość tankowania

• Dzięki temu zminimalizowano ryzyko skażenia Dunaju

• Specjalna konstrukcja ramy umożliwia zatrzymanie ewentualnych wycieków wewnątrz obudowy

Zdalne zarządzanie i synchronizacja:

• Każdy agregat wyposażono w sterownik z możliwością monitoringu GSM i geolokalizacji

• System sterowania umożliwia synchronizację równoległą, jeśli wymaga tego etap prac

• Szafa rozdzielcza podłączona do agregatów zarządza zasilaniem sprzętu spawalniczego

„Klient końcowy docenił kompaktowość naszych agregatów oraz możliwość wydłużenia czasu pracy bez konieczności tankowania. Dodatkowo, podkreślono jakość i reakcję sprzętu, kompetencje zespołu HIMOINSA oraz wsparcie techniczne dystrybutora.”
— Catalin Stanciulescu, Dyrektor Generalny, ALL Generating Romania

Ten projekt pokazuje, że HIMOINSA jest nie tylko dostawcą agregatów, ale partnerem strategicznym w realizacji kluczowych inwestycji infrastrukturalnych. Dzięki zaawansowanym technologiom, ekologicznemu podejściu i elastycznemu wsparciu, HIMOINSA po raz kolejny potwierdziła swoją rolę jako lidera w dostarczaniu zasilania dla projektów o znaczeniu krajowym i międzynarodowym.
